Není závit jako závit…

V oblasti pivovarnictví a výčepní techniky se setkáme s různými typy závitů. Tyto závity jsou standardizované, aby umožnily snadnou a bezpečnou montáž a zajistili těsnost. Závity se mohou lišit nejen v úhlu, ale i ve stoupání a tvaru. V tomto článku se zaměříme na různé typy závitů, jako jsou BSPP, BSPT, NPT, NPTF, UNS, UNF a G a R závity, a vysvětlíme jejich hlavní charakteristiky.

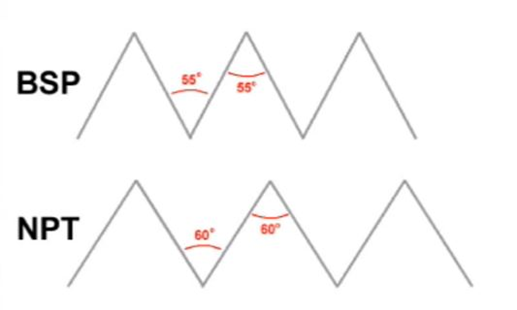

Dva hlavní typy stylů trubkových závitů jsou National Pipe Thread (NPT) a British Standard Pipe (BSP). Jaký je tedy rozdíl mezi NPT a BSP? Hlavní rozdíl mezi závity NPT a BSP je v tom, že úhel závitu u závitů NPT je 60 stupňů, zatímco u trubek BSP je 55 stupňů.

Můžete použít BSP s NPT za předpokladu, že mají stejnou velikost?

Závity NPT nejsou kompatibilní se závity BSP kvůli rozdílům v úhlu závitu. Jelikož mají různé stoupání, jejich vzájemné spojení proto vede k nesouososti závitu, poškození a netěsnostem.

BSPP vs BSPT

Rozdíl mezi British Standard Pipe (BSP) a British Standard Pipe Taper (BSPT) je v tom, že závity BSP jsou rovnoběžné, zatímco závity BSPT jsou zúžené. Úhel závitu, stoupání a tvar jsou však stejné.

 1. BSPP (British Standard Pipe Parallel)

BSPP závity, známé také jako paralelní závity, které vyžadují použití těsnicího materiálu, jako je O-kroužek nebo těsnicí podložka, pro vytvoření nepropustného spoje. Tento typ závitu má rovné (paralelní) závity, což znamená, že závity jsou v jedné rovině (mají stejný průměr po celé délce závitu).

 Závit G ISO 228-1

Jedná se o identický typ závitu jako je závit BSPP, který je pouze definován různými názvy v závislosti na kontextu použití a normách. Zatímco závit BSPP (British Standard Pipe Parallel) pochází z britského standardu, označení G se objevuje ve standardech ISO (International Organization for Standardization). V praxi nejsou mezi závity G a BSPP žádné technické rozdíly. Oba jsou identické v rozměrech, tvaru a funkci. Hlavní rozdíl je pouze v názvu.

 2. BSPT (British Standard Pipe Tapered)

BSPT je podobný typu BSPP, ale s kuželovými závity, což znamená, že se závity zužují směrem k hrotu závitu. Tento tvar zajišťuje lepší těsnění, protože jak se závity utahují, dochází k těsnění na základě tvaru závitu a komprese, což zajišťuje lepší tlakové utěsnění bez potřeby dalšího těsnění. BSPT závity se používají podobně jako NPT pro samo-těsnící připojení, ale s rozdílem v úhlu závitu (BSPT má úhel 55 stupňů, zatímco NPT má úhel 60 stupňů).

 R závity ISO 7-1

Jedná se o identický typ závitu jako je závit BSPT, který je pouze definován různými názvy v závislosti na kontextu použití a normách. Zatímco závit BSPT (British Standard Pipe Tapered) pochází z britského standardu, označení R se objevuje ve standardech ISO (International Organization for Standardization). V praxi nejsou mezi závity R a BSPT žádné technické rozdíly. Oba jsou identické v rozměrech, tvaru a funkci. Hlavní rozdíl je opět pouze v názvu.

 3. NPT (National Pipe Thread)

NPT je standard pro americké potrubní závity, který používá kuželové závity s úhlem profilu 60 stupňů. Díky tomuto úhlu jsou NPT závity samosvorné, což znamená, že těsnění vzniká, když se závity vzájemně dotýkají a vytvářejí těsný spoj. Tento typ závitu je široce používán v USA a je navržen tak, aby poskytoval těsnění mezi závity, když jsou utahovány. NPT závity jsou určeny pro samotěsnící spoje, což znamená, že pro dosažení těsnosti není nutné používat dodatečná těsnění (např. teflonovou pásku nebo těsnící pastu). Nevýhodou NPT připojení je, že při opakovaném použití může dojít k poškození závitů, zejména pokud jsou použity různé materiály.

4. NPTF (National Pipe Thread Fuel)

NPTF je téměř ve všech ohledech stejný NPT. Rozdíl mezi nimi je v tom, že NPTF je navržen tak, aby poskytoval lepší a netěsné spojení bez použití těsnicího prostředku na závity.

Závity NPTF mají stejný stupeň závitu, stoupání, kužel, tvar a délku závitů, ale jejich vrchol a kořen jsou upraveny pro uložení s přesahem, což eliminuje netěsnou cestu spirály.

 5. UNS (Unified National Special Thread)

UNS závity jsou součástí amerického standardu pro šrouby a závity. Závit UNS má standardní 60stupňový úhel profilu, typický pro Unified Thread Series. UNS závity mají ale unikátní (nestandardní) stoupání závitu.

6. UNF (Unified National Fine Thread)

UNF je standard pro jemné závity používané v USA. Tento typ závitu má jemnější profil než a je určen pro aplikace, kde je požadováno jemné a precizní utahování. UNF závity jsou často používány tam, kde je potřeba vysoká pevnost.

Kompatibilita závitů

Definice kompatibility:

• Plná kompatibilita: Závity jsou plně záměnné a mohou být použity bez jakýchkoli problémů, tj. závity sedí a spoje jsou těsné.
• Částečná kompatibilita: Závity se dají zašroubovat, ale těsnost a tlaková odolnost nejsou zaručeny. Doporučuje se použít těsnicí materiál (např. teflonovou pásku) pro zajištění těsnosti.
• Velmi omezená kompatibilita: Závity se zašroubují pouze do několika závitů (např. pouze na 1–2 závity), což neumožňuje dostatečné utěsnění a nezaručuje bezpečný tlakový spoj.

Správný výběr závitu a zajištění kompatibility je zásadní pro prevenci úniků, poškození a selhání spojení. Při výběru vhodného závitu je důležité vzít v úvahu faktory jako úhel závitu, stoupání, typ materiálu a aplikaci.
